FNIRSI LC1020E

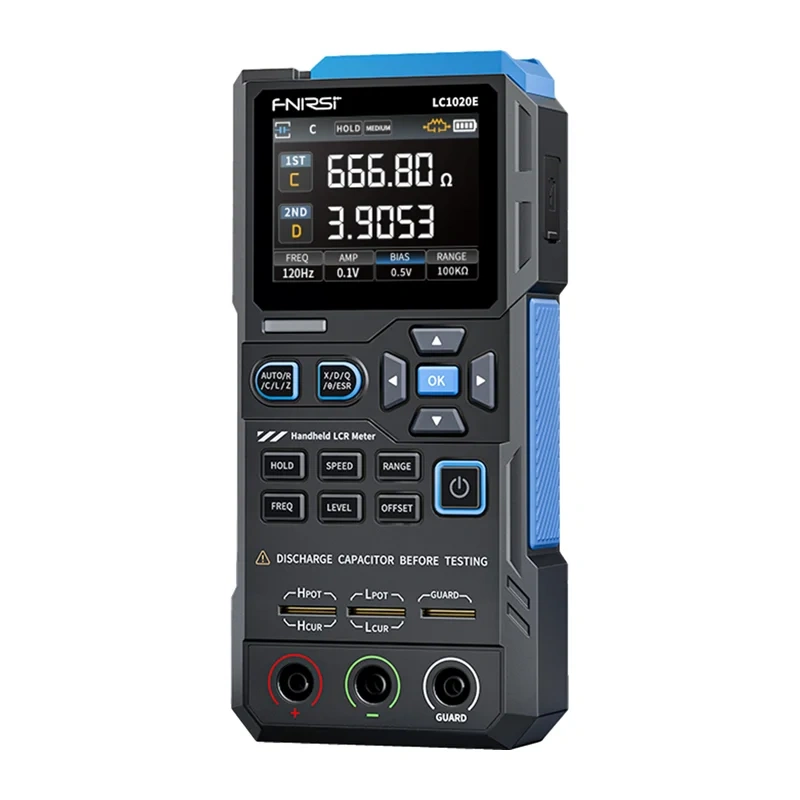

FNIRSI LC1020E е ръчен LCR измервателен уред за проверка на електронни компоненти. Автоматично разпознава резистори, кондензатори и бобини и показва основен и вторичен параметър на цветния 2,8-инчов TFT дисплей.

Измерване на основни параметри

Уредът измерва индуктивност от 0 до 100 H, капацитет от 0 до 100 mF и съпротивление от 0 до 10 MΩ. Поддържа пет тестови честоти: 100 Hz, 120 Hz, 1 kHz, 10 kHz и 100 kHz. Основната точност е 0,3%.

Два параметъра на един екран

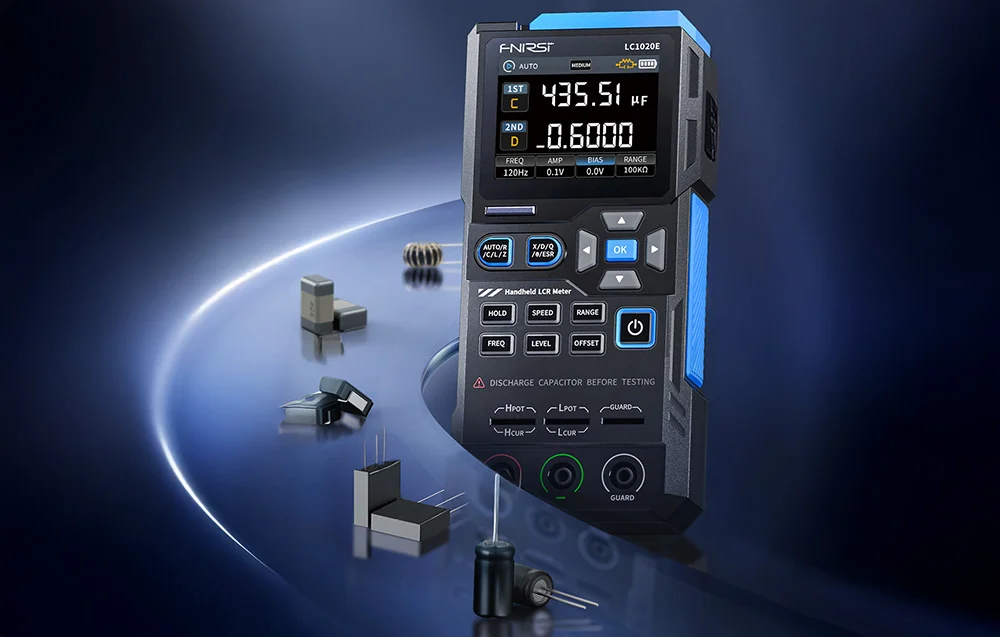

Едновременното показване на основен и вторичен параметър улеснява анализа на компонента. Като основни параметри са посочени AUTO, R, C, L и Z, а като вторични — X, D, Q, θ и ESR. Разделителната способност за двата параметъра е 4,5 цифри.

Настройки и калибриране

Изберете тестово ниво 0,1 V, 0,3 V или 0,6 V и вътрешна поляризация 0,0 V или 0,5 V. Калибрирането при отворена и къса верига помага за компенсиране на влиянието на тестовите принадлежности. Уредът разполага и с функции за сравнение и запис на резултати.

Практичен комплект за работа

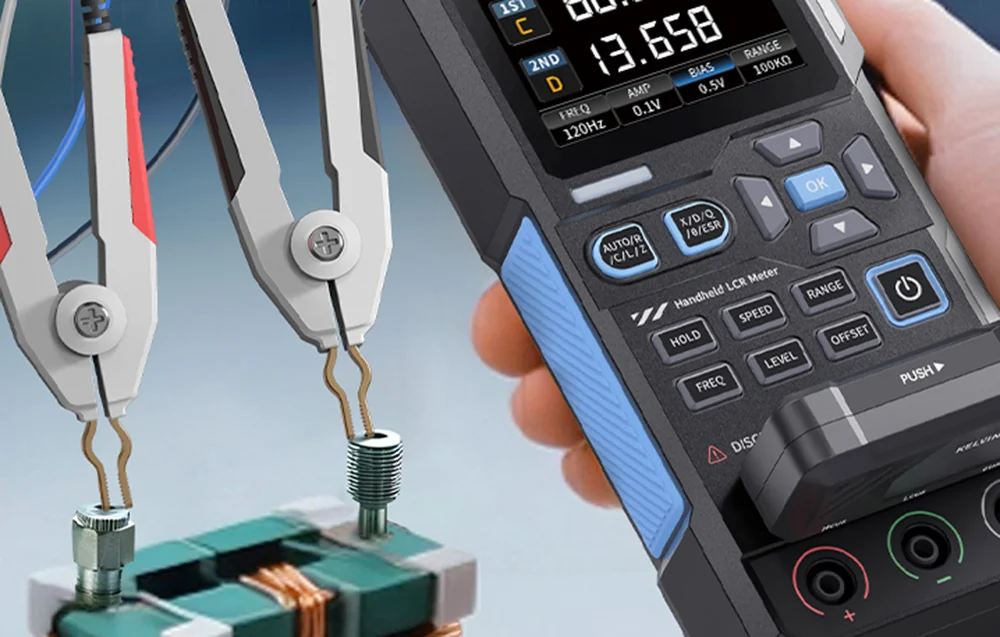

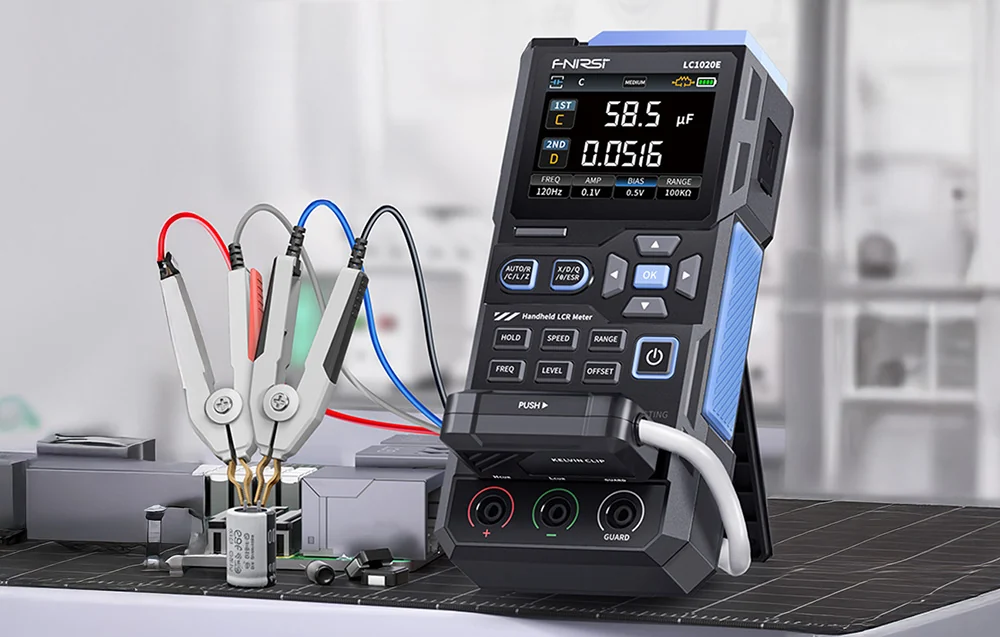

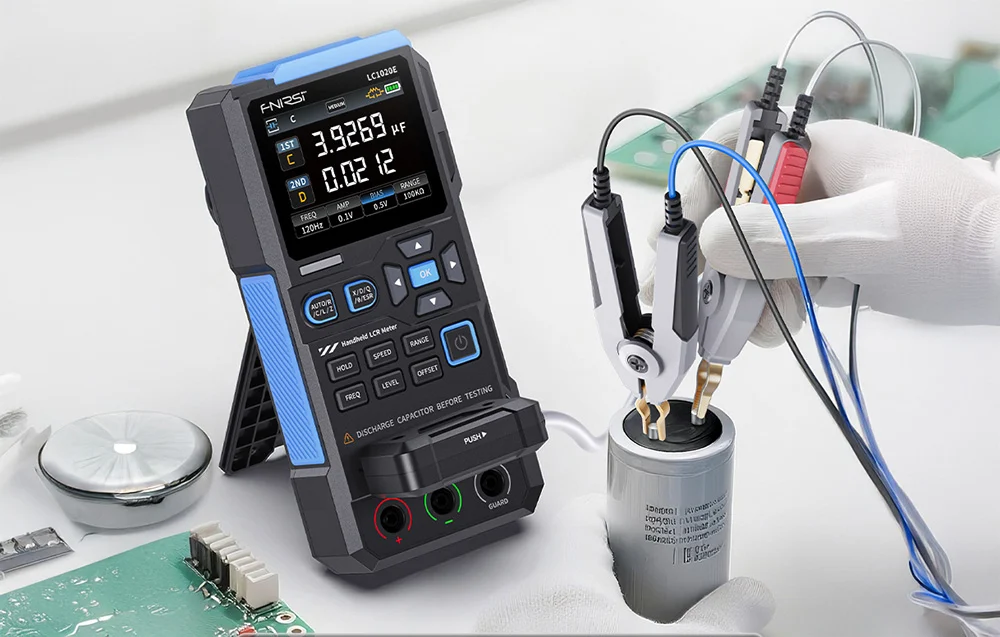

Трите и петте измервателни извода, включително поддръжката на четирипроводни Kelvin измервания, дават възможност да изберете подходящ начин на свързване. USB Type-C интерфейсът е описан като виртуален сериен порт.

Включени принадлежности

В комплекта са посочени измервателният уред, кабел за данни, плочка за късо съединение, Kelvin тестова щипка, червен и черен измервателен проводник и ръководство.
