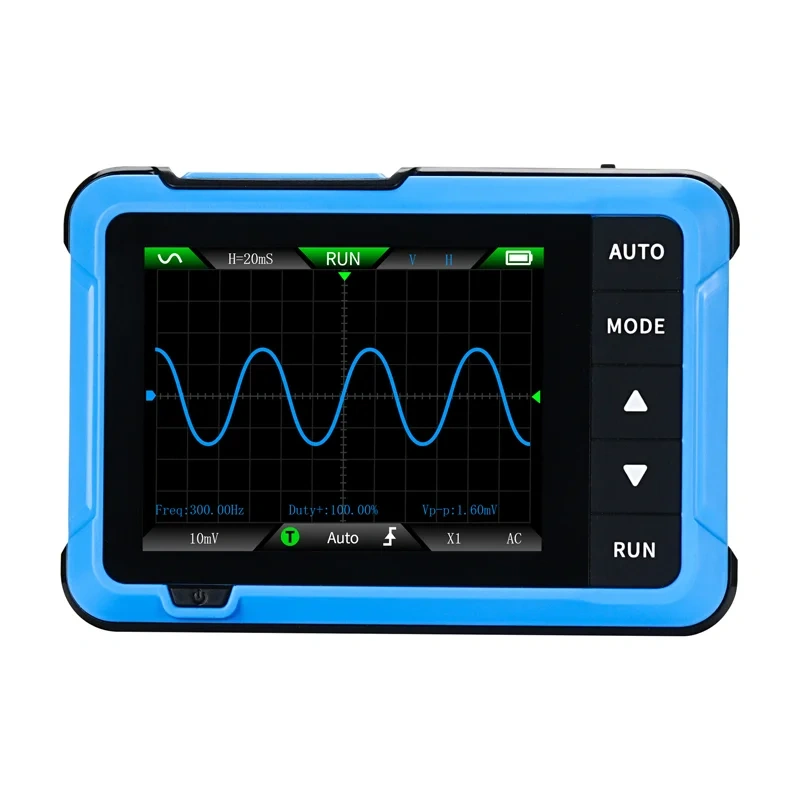

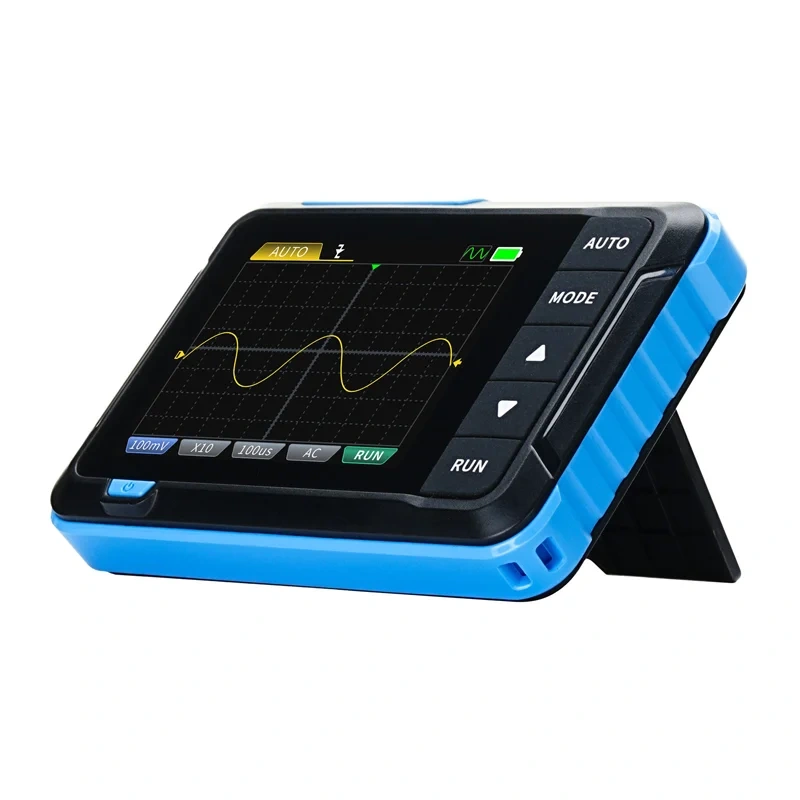

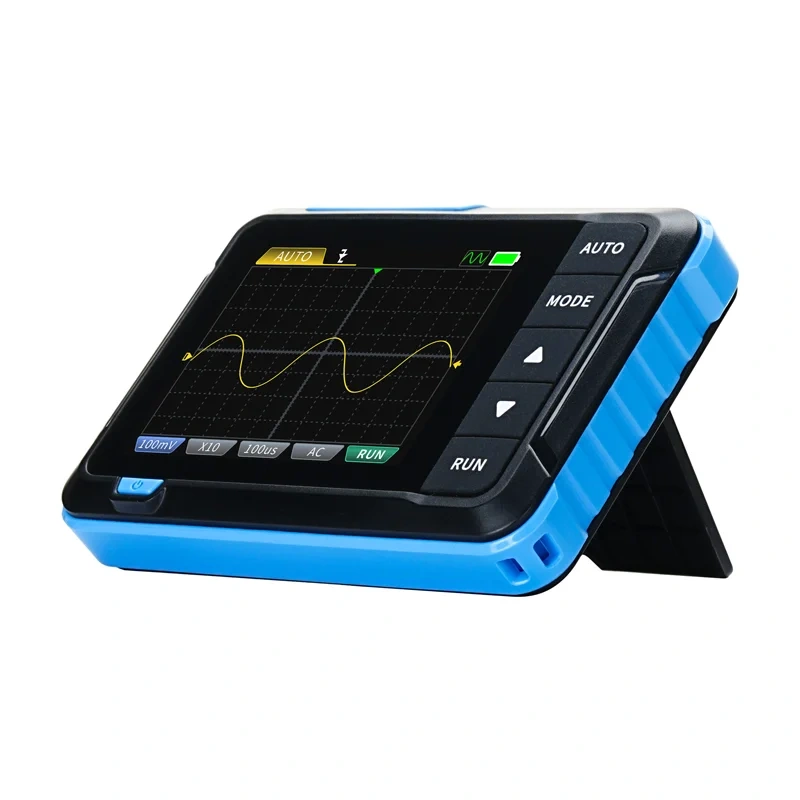

FNIRSI DSO510

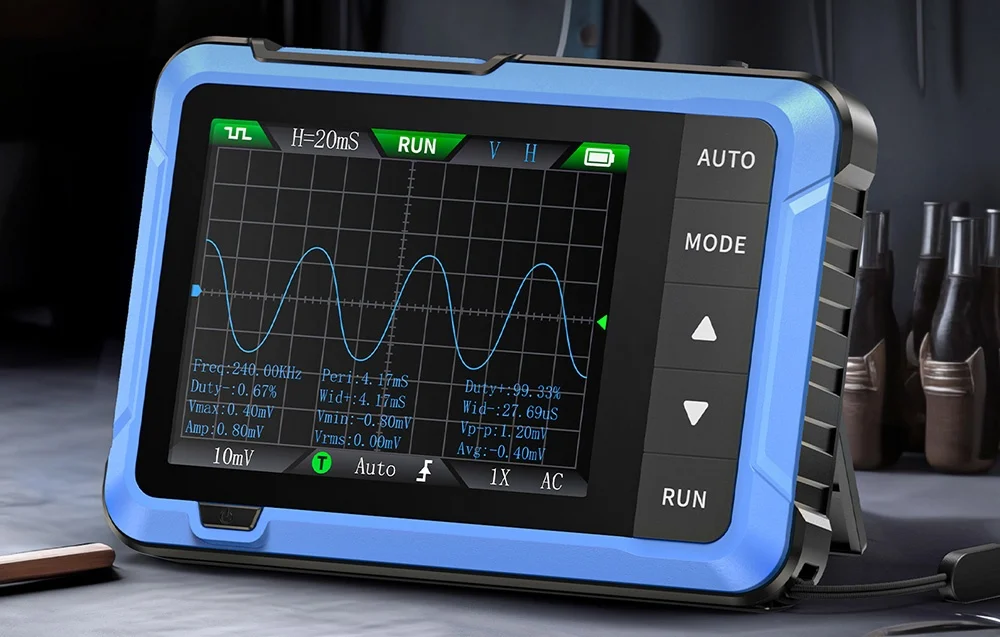

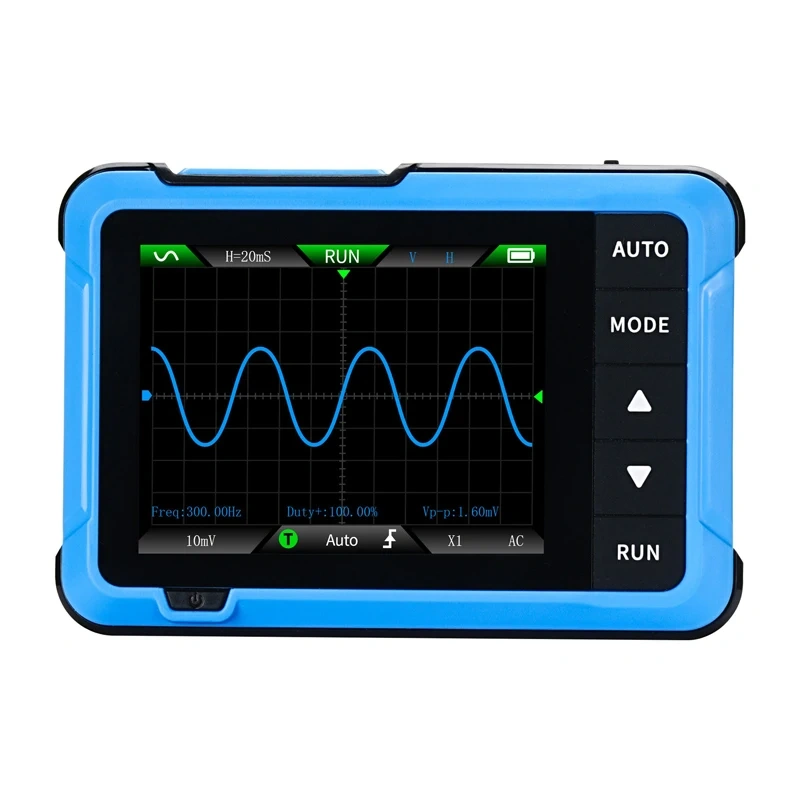

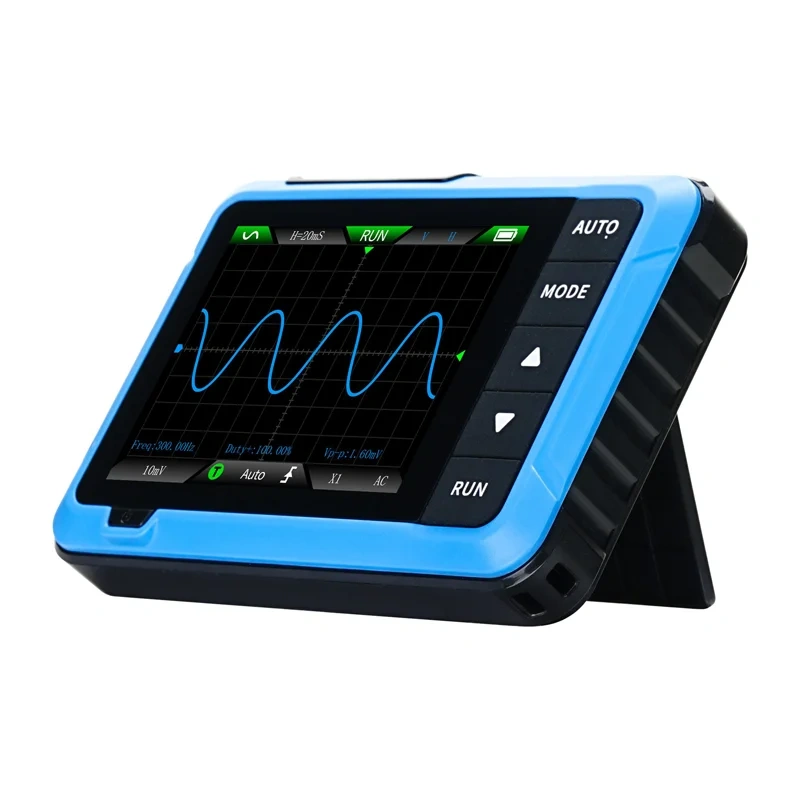

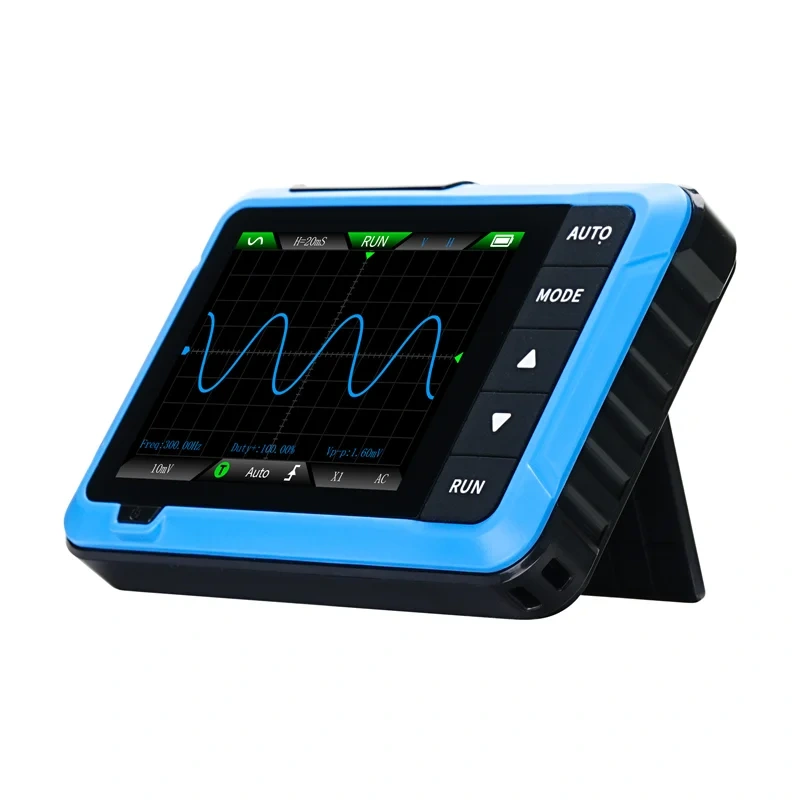

FNIRSI DSO510 съчетава цифров осцилоскоп и генератор на сигнали в компактен уред за измерване и тестване на електронни схеми. Честотната лента е 10 MHz, а честотата на дискретизация — 48 MS/s.

Измерване и наблюдение на сигнали

Осцилоскопът разполага с режими на задействане Auto, Normal и Single и времева база от 50 ns до 20 s. Измервателният обхват зависи от настройката на сондата: ±40 V при 1× и ±400 V при 10×. Функциите за мащабиране, преместване и задържане на формата на сигнала улесняват подробното му наблюдение.

Вграден генератор на сигнали

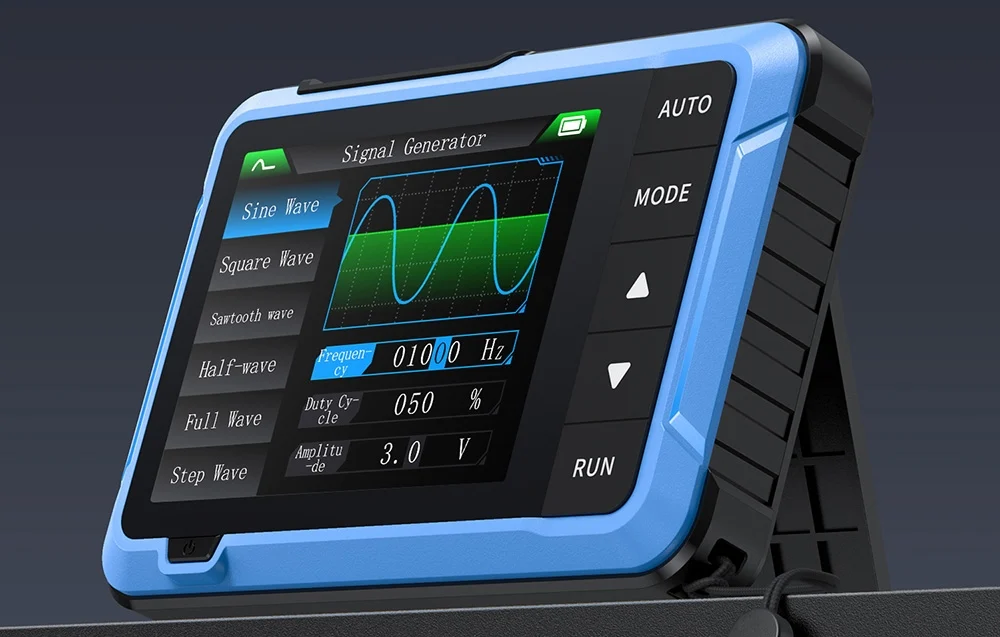

Генераторът предлага 13 форми на сигнала и честота до 50 kHz. Амплитудата е 0,1–3,0 V, а работният цикъл е 0–100% за правоъгълни и трионообразни сигнали. Така можете да съчетаете измерването и подаването на тестов сигнал с един уред.

Екран и управление

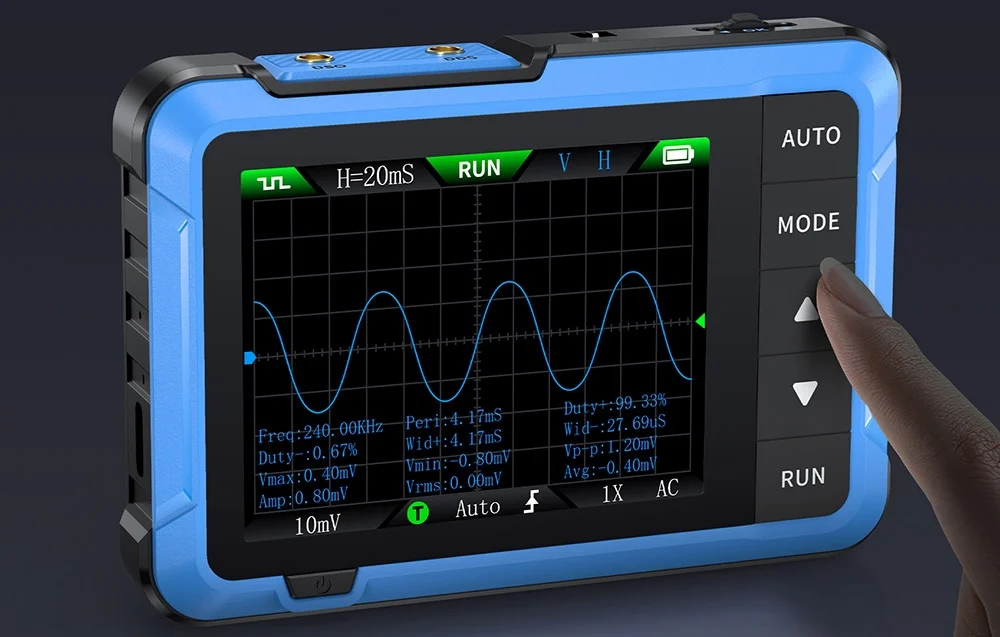

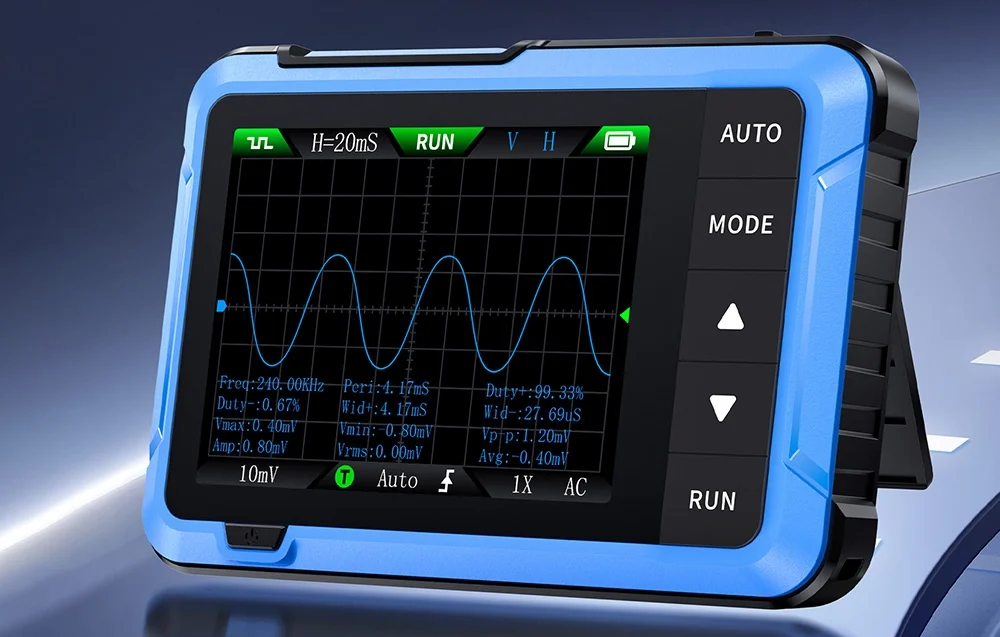

Цветният дисплей с диагонал 2,8″ и резолюция 320 × 240 показва наблюдаваните сигнали. Автоматичният режим AUTO помага за бързо настройване на измерването, а устройството поддържа запис на изображения и показване на нивото на задействане.

Компактен и презареждаем

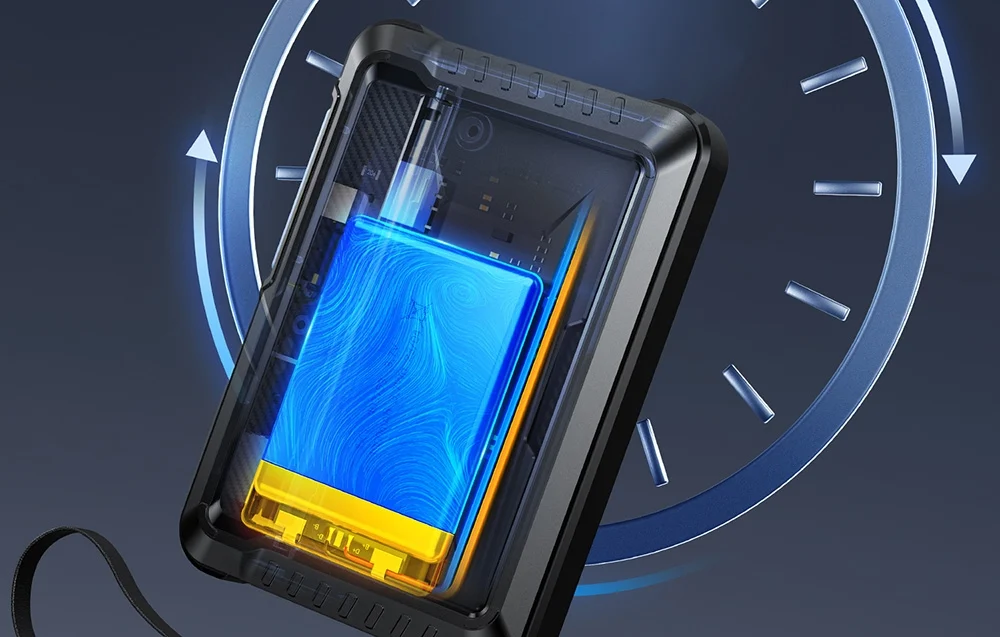

Корпусът е с размери 99 × 68,3 × 19,5 mm и тегло около 104 g. Вградената литиева батерия е с капацитет 1000 mAh; зареждането и актуализациите на софтуера се извършват през USB-C.

Какво включва комплектът

• Мини осцилоскоп
• Сонда с щипка тип „крокодил“
• Сонда P6100
• Кабел за зареждане
• Адаптер
• Връзка за носене
• Ръководство за потребителя
